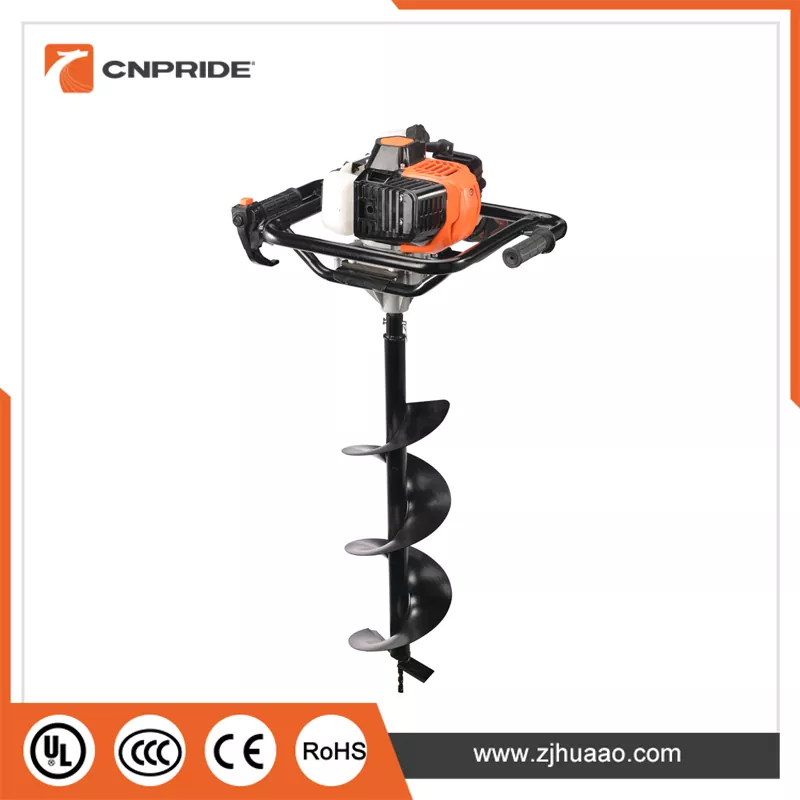

Benzininis žemės sraigtas yra nešiojama varikliu varoma gręžimo mašina, skirta efektyviai įsiskverbti į žemę. Jis sujungia dvitakčio vidaus degimo variklio galią su mechanine pavarų dėže ir pjovimo įrankiu, todėl tai yra būtinas įrankis atliekant įvairias užduotis – nuo ​​tvoros įrengimo ir medžių sodinimo iki dirvožemio mėginių ėmimo ir statybos darbų. Šiame straipsnyje pateikiama išsami, į inžineriją orientuota benzininio žemės sraigto analizė, tiriant jo jėgos pavarą, mechaninę architektūrą, veikimo mechaniką ir saugos mechanizmus.

Maitinimo šaltinis: dvitakčio variklio charakteristikos

Daugumos nešiojamų įrenginių širdyjeBenzino žemės grąžtaiyra oru aušinamas dviejų taktų vieno cilindro benzininis variklis. Šis variklio tipas pasirinktas dėl išskirtinio galios ir svorio santykio bei mechaninio paprastumo, kurie abu yra labai svarbūs rankinei arba lengvajai įrangai, veikiančiai atokioje lauko aplinkoje.

• Darbinis tūris ir galia: Variklio darbinis tūris paprastai svyruoja nuo 52 cc pradinio lygio modeliuose iki 80 cc ar daugiau sunkiųjų variantų. Šis poslinkis reiškia maždaug 1,8 kW (2,4 AG) iki 3 kW (4 AG) galią. Galios kreivė priklauso nuo variklio sūkių skaičiaus, o dauguma agregatų veikia esant 2100–8500 aps./min. greičiui be apkrovos, tiekdami sukimo momentą per reduktorinę pavarų dėžę į išėjimo veleną.

• Degalų ir tepimo sistema: skirtingai nei keturtakčiuose varikliuose, dvitakčiams ciklams reikalingas iš anksto sumaišytas mazuto ir alyvos mišinys. Pramonės standartas maišymo santykis paprastai yra 25:1 arba 40:1 (benzino ir dvitakčio alyvos), atsižvelgiant į gamintojo specifikacijas ir alyvos klasę. Siekiant pagerinti šalto užvedimo patikimumą, daugumoje įrenginių prieš karbiuratorių yra įmontuota užpildymo lemputė (kuro siurblys), leidžianti operatoriui rankiniu būdu įsiurbti degalus į karbiuratoriaus dubenį prieš pirmą traukimą. Degalų bako talpa paprastai yra 1,0–1,2 litro, todėl pakanka eksploatavimo trukmės ilgesniems darbams lauke.

• Uždegimo ir paleidimo sistema: uždegimo sistemoje naudojamas kondensatoriaus iškrovimo uždegimo (CDI) modulis, kuris sukuria stabilią aukštos įtampos kibirkštį be išorinio maitinimo. Užvedimas pasiekiamas naudojant atatrankos (traukiamo laido) starterį, kuris traukiant sujungia variklio smagratį. Šios sistemos inžinerinis pranašumas yra visiškas jos nepriklausomumas nuo elektros tinklų, užtikrinantis patikimą veikimą atokioje dykumoje, kalnuotoje vietovėje ir kitose ne tinklo darbo vietose.

Mechaninė architektūra: nuo variklio iki sraigto antgalio

Mechaninės energijos perkėlimas iš variklio į žemę apima keletą svarbių komponentų, skirtų valdyti sukimo momentą, sumažinti greitį ir izoliuoti vibraciją.

Išcentrinė sankaba ir galios įjungimo logika: tarp variklio alkūninio veleno išėjimo ir pavarų dėžės įvesties įtaisyta išcentrinė sankaba. Jo veikimo principą valdo išcentrinė jėga: esant tuščiosios eigos greičiui, sankabos trinkelės lieka įtrauktos ir įtemptos spyruoklės, neperduodamos galios. Atsidarius droseliui ir variklio sūkiams pakylant iki įsijungimo slenksčio (paprastai 2500–3000 aps./min.), batai išsiplečia į išorę dėl išcentrinės jėgos, įsijungia sankabos būgną ir sklandžiai perduoda galią į pavarų dėžę. Šios konstrukcijos inžinerinė reikšmė yra dvejopa: sraigto antgalis lieka visiškai nejudantis tuščiąja eiga, padidindamas operatoriaus saugumą ir užkertant kelią nereikalingam nusidėvėjimui bei degalų sąnaudoms nustatant padėtį.
Sukimo momento dauginimas – pagrindinė pavarų dėžės funkcija: didelio greičio, mažo sukimo momento variklio galia nesuderinama su gręžimo reikalavimais, kuriems reikalingas didelis sukimo momentas esant mažam sukimosi greičiui. Todėl reduktorinė pavarų dėžė yra esminė pavaros sudedamoji dalis. Įprastos konfigūracijos apima planetinę pavarą arba lygiagrečiojo veleno spiralinę pavarą, o redukcijos koeficientai paprastai svyruoja nuo 15:1 iki 40:1. Po sumažinimo veleno išėjimo greitis sumažinamas iki maždaug 150–200 aps./min., o tai yra optimalus dirvožemio pjovimo diapazonas. Šis greitis užtikrina pakankamą pjovimo greitį, tuo pačiu užkertant kelią antgalio slydimui, dirvožemio išmetimui ir operatoriaus valdymo praradimui.
Reaktyvusis sukimo momentas ir vibracijos slopinimas: tai dažnai nepastebimas, tačiau labai svarbus inžinerinis iššūkis projektuojant benzininį žemės sraigtą. Kai antgalis pjauna dirvą, antgalis veikia vienodą ir priešingą reaktyvųjį sukimo momentą, kuris per mašinos korpusą perduodamas tiesiai į rankenų rankenas. Jei ši reaktyvioji jėga viršija valdomus lygius, operatorius turi įdėti daug fizinių pastangų, kad išlaikytų stabilumą, o tai gali sukelti didelį raumenų nuovargį ir galimą riešo sužalojimą ilgą laiką naudojant. Pažangiuose šiuolaikiniuose modeliuose ši problema išspręsta naudojant vibraciją slopinančio rėmo konstrukciją – naudojamos guminės izoliacinės įvorės arba spyruoklinės amortizacinės konstrukcijos, kurios atjungia standžią variklio/greičių dėžės agregato ir rankenų rankenų jungtį, taip žymiai sumažinant perduodamą vibraciją ir trumpalaikes smūgines apkrovas.

Sraigtinio antgalio geometrija ir pjovimo mechanika

Veiklos pajėgumasBenzino žemės grąžtaspriklauso ne tik nuo galios ir transmisijos, bet ir nuo gnybto pjovimo elemento – sraigto. Jo geometrija yra daug sudėtingesnė nei paprastos sraigtinės plokštės; Tai sudėtinė struktūra, optimizuota naudojant skysčių dinamiką ir dirvožemio mechaniką.

1. Skrydžių ir drožlių pašalinimo funkcija: antgalio korpusą sudaro centrinis plieninis vamzdis su ištisiniais spiraliniais skersiniais, suvirintomis išilgai jo ilgio. Išorinis skrydžio skersmuo lemia skylės skersmenį (įprastos specifikacijos apima 100 mm, 150 mm, 200 mm, 300 mm ir pasirinktinius dydžius). Skrydžių spiralės kampas yra kritinis parametras: pernelyg mažas kampas sukuria didelį atsparumą drožlių pašalinimui ir mažą efektyvumą; dėl pernelyg stataus kampo grąžtas savaime užsifiksuoja (kai nupjautas gruntas neišeina iš skylės, užstringa grąžtas). Inžinerinė praktika diktuoja skirtingus spiralės kampų projektus skirtingiems dirvožemio tipams – smėlėtam dirvožemiui, molingam dirvožemiui, užšalusiam dirvožemiui ir žvyringam dirvožemiui kiekvienam reikia specifinio kampo optimizavimo.

2. Pilotinis taškas ir pjovimo briauna – įsiskverbimo mechanizmas: apatinėje antgalio dalyje yra valdymo taškas, paprastai kūgio arba kryžminio pavidalo konstrukcija, dažnai su cementuoto karbido įdėklais. Jo funkcija yra užtikrinti centravimo stabilumą pradiniame gręžimo etape, neleidžiant antgaliui slysti ar išsisvirti, kai jis liečiasi su žeme. Iš karto virš bandomojo taško yra pagrindinės pjovimo briaunos, kurių geometriniai kampai – grėblio kampas, prošvaisos kampas ir pjovimo briaunos nuolydis – tiesiogiai įtakoja specifinį energijos suvartojimą, reikalingą prasiskverbti į dirvą. Didelės apkrovos darbams, susijusiems su žvyru ar sušalusia žeme, aukščiausios kokybės antgaliuose yra įdėklai su karbido antgaliais pagrindinėse pjovimo briaunose, o tai žymiai pagerina atsparumą dilimui ir atsparumą smūgiams.

3. Dvigubo skrydžio ir kintamo žingsnio dizainas: Kad būtų galima susidoroti su sudėtingomis geologinėmis sąlygomis, kai dirvožemio sluoksniai kinta nenuspėjamai, kai kurie profesionalūs antgaliai naudoja dvigubo skrydžio konfigūraciją – du lygiagrečius sraigtinius skrydžius, kurie vienu metu pagerina drožlių evakavimo efektyvumą ir padidina nukreipimo į angą stabilumą. Be to, kintamo žingsnio dizainas (trumpesnis žingsnis apačioje, ilgesnis žingsnis viršuje) suteikia didesnę pjovimo jėgą pradinio įsiskverbimo metu ir pagreitina drožlių išmetimą viršutinėje dalyje, neleidžiant dirvožemiui kauptis prie gręžinio sienelės.

Eksploatacinės kontrolės ir saugos apsaugos mechanizmai

Benzino žemės sraigto valdymas nėra toks paprastas, kaip „atidaryti droselį ir gręžti“. Jo saugos apsaugos sistemos gylis tiesiogiai lemia įrangos eksploatavimo trukmę ir operatoriaus saugumą.

Droselio valdymas ir variklio greičio reguliavimas: rankenos bloke yra paleidimo tipo droselio valdiklis, kabeliu prijungtas prie karbiuratoriaus droselio plokštės. Operatorius pasiekia nuolatinį greičio moduliavimą spaudžiant pirštą. Kai kuriuose modeliuose yra greta gaiduko esantis droselio užrakto mygtukas, leidžiantis fiksuoti droselio padėtį nuolatinio veikimo metu ir sumažinti pirštų nuovargį dėl nuolatinio spaudimo.
Apsauga nuo perkrovos – kirpimo kaiščio mechanizmas: tai yra svarbiausias benzininio įžeminimo sraigto mechaninis saugos komponentas. Kai antgalis po žeme susiduria su nenumatyta kliūtimi – didele uoliena, tankia šaknų mase ar sustingusia kietmedžiu – momentinis pasipriešinimo sukimo momentas gali gerokai viršyti konstrukcines pavarų dėžės ir variklio ribas. Be apsaugos tai gali tiesiogiai sukelti krumpliaračio danties lūžį, alkūninio veleno iškraipymą ar net mašinos korpuso plyšimą. Inžinerinis sprendimas yra kirpimo kaištis, sumontuotas jungtyje tarp išėjimo veleno ir sraigto antgalio. Tai yra sąmoningai susilpnintas, sukalibruotas komponentas: kai pasipriešinimo sukimo momentas viršija iš anksto nustatytą saugos slenkstį, šlyties kaištis pirmiausia lūžta, fiziškai atjungdamas pavarą. Antgalis akimirksniu nustoja suktis, apsaugodamas visą perdavimo sistemą nuo katastrofiško gedimo. Kirpimo kaiščio keitimas yra įprastinė priežiūros procedūra.
Stabdžių sistema ir avarinis stabdymas: kai kuriuose aukščiausios kokybės modeliuose tarp sankabos ir reduktoriaus pavarų dėžės integruoti išcentriniai stabdžiai. Kai operatorius atleidžia droselį ir variklio greitis nukrenta iki tuščiosios eigos, stabdžių trinkelės automatiškai sujungia išėjimo veleną, o antgalis visiškai sustoja per kelias sekundes. Taip išvengiama netyčinių sužalojimų perkeliant mašiną arba judant iš vienos gręžimo vietos į kitą.
Ergonomika ir darbo padėtis: Benzininis žemės sraigtas valdomas stovint, abiem rankomis suėmus už vairo. Atstumas tarp vairo, sukibimo kampas ir bendras mašinos svorio centras yra ergonomiškai optimizuoti. Idealiu atveju, kai antgalis yra nukreiptas vertikaliai žemyn, mašinos svorio centras turėtų atsidurti tarp operatoriaus rankų, taip sumažinant papildomas sukimo momento pastangas, kurių reikia norint neutralizuoti pasvirimą į priekį arba atgal.

Priežiūros principai ir inžinerinė praktika

Benzininio žemės sraigto priežiūra iš esmės yra dvitakčio variklio ir mechaninės pavarų sistemos priežiūra. Pagrindinius jos principus galima apibendrinti trimis pagrindinėmis praktikomis:

1. Degalų šviežumas: iš anksto sumaišytas dvitaktis kuras po 30 laikymo dienų pradeda irti, nes išgaruoja lengvosios frakcijos ir susidaro oksidacinės gumos, kurios lengvai užkemša karbiuratoriaus purkštukus ir kanalus. Pagal geriausią inžinerijos praktiką rekomenduojama naudoti etanoliu stabilizuotus specialius dvitakčius degalus arba ištuštinti baką ir paleisti variklį sausam, kol karbiuratorius išsikraus po kiekvieno darbo.

2. Oro filtro valymas: atliekant gręžimo darbus susidaro daug dulkių. Putplasčio arba popierinio oro filtro elementus reikia valyti kasdien. Užsikimšęs oro filtras sukelia gausaus mišinio sąlygas, nepilną degimą, pagreitina anglies kaupimąsi ir galiausiai baliono įdubimą arba užspaudimą.

3. Pavarų dėžės tepimas: reduktoriaus pavarų dėžė užpildyta specializuotu greičių dėžės tepalu (paprastai NLGI 2 klasės tepalu ličio pagrindu). Reguliarus patikrinimas ir papildymas yra būtini norint išvengti ankstyvo pavaros gedimo dėl sausos eigos.

TheBenzino žemės grąžtasyra kur kas daugiau nei paprastas „benzininis variklis su srieginiu strypu“; tai sudėtinga žemės gręžimo sistema, kurioje integruota degimo dinamika, mechaninės pavaros inžinerija, dirvožemio pjovimo mechanika ir ergonomika. Jos dizaino elegancija akivaizdi sklandžioje išcentrinės sankabos galios įjungime, preciziškame pavarų dėžės sukimo momento sustiprinime, kirpimo kaiščio, kaip paskutinės mašinos saugos linijos, vaidmenyje ir sraigtinio skrydžio tiksliai valdant dirvožemio drožlių srautą. Tik suprasdamas šiuos gilius techninius principus galima iš tikrųjų įvaldyti šią įrangą ir pritaikyti ją moksliškai prižiūrint bei efektyviai eksploatuoti.
